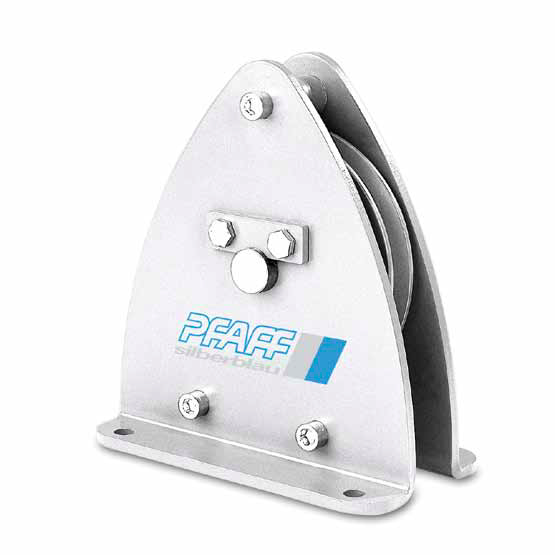

Vrvenica za usmerjanje vrvi, s krogličnimi ležaji, model DSRB S

Vrvenica za usmerjanje vrvi, s krogličnimi ležaji, model DSRB S
Vrvenica za usmerjanje vrvi, s krogličnimi ležaji, model DSRB S
Priloge
Vrvenica za usmerjanje vrvi, s krogličnimi ležaji, model DSRB S
Vrvenica za usmerjanje vrvi, s krogličnimi ležaji, model DSRB S (145,2 KB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!


POŠLJI POVPRAŠEVANJE

Tehnični podatki, model DSRB S

ModelŠt. art.Klasifikacija
FEM/ISO		Vlečna sila v kg pri preusmeritvi 90°Vlečna sila v kg pri preusmeritvi 180°Premer vrvi
mm
DSRB S 90/4 033447103 2m/M5 700 500 4
DSRB S 145/5 033447104 4m/M6 1100 800 5
DSRB S 145/6 033447105 2m/M5 1100 800 6
DSRB S 185/8 033447107 2m/M5 2300 1630 8
DSRB S 185/9 033447108 1 Am/M4 2300 1630 9
DSRB S 270/12 033447111 2m/M5 2500 1800 12
DSRB S 325/14 033447117 2m/M5 4500 3200 14
DSRB S 400/16 033447113 3m/M6 5000 3800 16
DSRB S 400/18 033447114 2m/M5 5000 3800 18
DSRB S 490/20 033447115 3m/M6 8000 6000 20

Dimenzije, model DSRB S

ModelDSRB S 90/4DSRB S 145/5DSRB S 145/6DSRB S 185/8DSRB S 185/9DSRB S 270/12DSRB S 325/14DSRB S 400/16DSRB S 400/18DSRB S 490/20
Št. art. 033447103 033447104 033447105 033447107 033447108 033447111 033447117 033447113 033447114 033447115
B, mm 85 125 125 138 138 191 260 302 302 313
C, mm 90 160 160 195 195 290 350 430 430 580
D, mm 90 145 145 185 185 270 325 400 400 490
D1, mm 20 25 25 30 30 40 50 50 50 65
Dm, mm 80 125 125 160 162 246 297 368 364 450
E, mm 62 88 88 106 106 138 180 212 212 220
H, mm 134 224 224 273 273 407 490 612 612 694
K, mm 65 110 110 135 135 202 242 310 310 340
L, mm 120 200 200 245 245 360 440 530 530 650
M/M1, mm 9/9 11,5/13 11,5/13 13,5/15 13,5/15 18/20 22/25 26/30 26/30 34/40
S, mm 4 6 6 8 8 10 12 15 15 16
