Vrtljivi konzolni žerjav Yale za talno montažo, model PFP

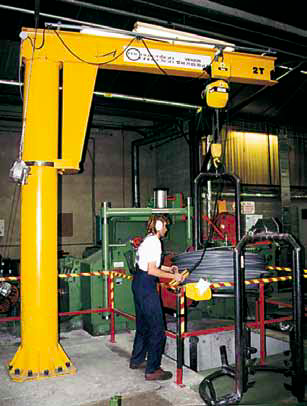

Konzolni žerjav za talno montažo, model PFP

Masivna in robustna jeklena konstrukcija z nosilcem, ki se ne zvija. Ročica žerjava iz konstrukcijskega jekla. Idealne dimenzije zaradi kompaktne vrtljive glave; dostop od zgoraj zagotavlja preprosto sestavljanje. Konzolna ročica je opremljena z valjčnim ležajem; steber je izdelan iz ojačene jeklene cevi. Glede na velikost mačka in v kombinaciji z napajanjem prek kabla z več obešali se območje vrtenja konzolne ročice lahko omeji.

Možnosti:

Električno gnano vrtenje konzolne ročice.
Zapore vrtenja (blažilce) za določanje fiksnega območja vrtenja je mogoče namestiti na konstrukcijski lokaciji.
Varnostna mejna stikala za omejitev območja vrtenja konzolne ročice (motor se samodejno izklopi, preden pride do stika z nepremičnim objektom).
Debelejša plast barve (120 μm) ali vroče pocinkano jeklo za uporabo na prostem.
Ročna blokirna naprava, ki ročico drži v fiksnem položaju (zaščita pred vetrom).
Okrov mačka za uporabo na prostem.

Priloge

Konzolni žerjav za talno montažo, model PFP (157 KB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!

POŠLJI POVPRAŠEVANJE

Standardni obseg dostave, model PFP

Model	Nosilnost kg	Dolžina konzolne ročice v mm 2000	Dolžina konzolne ročice v mm 2500	Dolžina konzolne ročice v mm 3000	Dolžina konzolne ročice v mm 3500	Dolžina konzolne ročice v mm 4000	Dolžina konzolne ročice v mm 4500	Dolžina konzolne ročice v mm 5000	Dolžina konzolne ročice v mm 5500	Dolžina konzolne ročice v mm 6000	Dolžina konzolne ročice v mm 6500	Dolžina konzolne ročice v mm 7000
PFP 500	500	•	•	•	•	•	•	•	•	•	•	•
PFP 800	800	•	•	•	•	•	•	•	•	•	•	•
PFP 1000	1000	•	•	•	•	•	•	•	•	•	•	•
PFP 1600	1600	•	•	•	•	•	•	•	•	•	•	–
PFP 2000	2000	•	•	•	•	•	•	•	•	•	–	–
PFP 2500	2500	•	•	•	•	•	•	•	–	–	–	–
PFP 3200	3200	•	•	•	•	•	–	–	–	–	–	–

Obseg dobave:

Električni sistem vključuje glavno stikalo, ki ga je mogoče zakleniti, in sistem za napajanje prek okroglega kabla s cevmi za podpiranje kabla, ki omogoča uporabo konzolnih ročic do 4000 mm dolžine.
Pri dolžini ročice od 4500 mm naprej je ročica opremljena s sistemom za napajanje prek kabla z več obešali. Zaradi povešanja kabla pri nizko montiranih žerjavih tudi pri krajših ročicah priporočamo uporabo kabla z več obešali.
Zapore mačka spredaj in zadaj.
Žerjavu sta priložena priročnik za uporabo in celotna proizvajalčeva dokumentacija.

Druge nosilnosti in dolžine konzolne ročice na voljo po naročilu.

Sistemi za montažo, glejte strani 131–132.

Vrtljivo območje: 360°

Montaža:

Podlaga/prirobnica s sidrnimi vijaki in šablono.
Sidranje podlage/prirobnice z mozniki (privijačena), vključno z vložki za malto in sidrnimi vijaki (z maticami, protimaticami in podložkami).
