Vrtljivi konzolni žerjav Yale za talno montažo, model PFSP

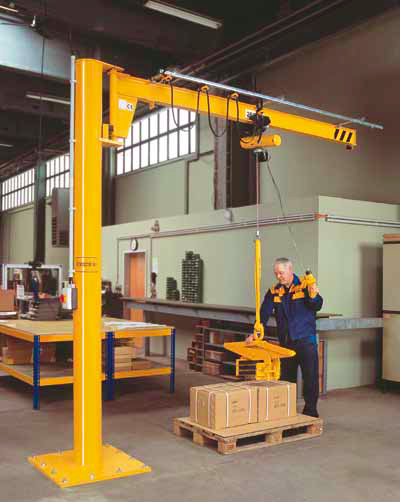

Konzolni žerjav za talno montažo, model PFSP

Lahka jeklena konstrukcija nizke montažne višine in z nosilcem, ki se ne zvija. Konzolna ročica je opremljena z ležajem; steber je izdelan iz ojačene jeklene cevi. Glede na velikost mačka in v kombinaciji z napajanjem prek kabla z več obešali se območje vrtenja konzolne ročice lahko omeji.

Možnosti:

Zapore vrtenja (blažilce) za določanje fiksnega območja vrtenja je mogoče namestiti na konstrukcijski lokaciji.
Zavora vrtenja – za nadzor hitrosti konzolne ročice med vrtenjem. Priporočamo pri konzolnih ročicah, daljših od 5 m ali pri montažni višini, večji od 4 m. Tako se prepreči nenadzorovano gibanje konzolne ročice.
Debelejša plast barve (120 μm) ali vroče pocinkano jeklo za uporabo na prostem.
Ročna blokirna naprava, ki ročico drži v fiksnem položaju (zaščita pred vetrom).
Okrov mačka za uporabo na prostem.

Priloge

Konzolni žerjav za talno montažo, model PFSP (150,5 KB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!

POŠLJI POVPRAŠEVANJE

Standardni obseg dostave, model PFSP

Model	Nosilnost kg	Dolžina konzolne ročice v mm 2000	Dolžina konzolne ročice v mm 2500	Dolžina konzolne ročice v mm 3000	Dolžina konzolne ročice v mm 3500	Dolžina konzolne ročice v mm 4000	Dolžina konzolne ročice v mm 4500	Dolžina konzolne ročice v mm 5000	Dolžina konzolne ročice v mm 5500	Dolžina konzolne ročice v mm 6000	Dolžina konzolne ročice v mm 6500	Dolžina konzolne ročice v mm 7000
PFSP 50	50	•	•	•	•	•	•	•	•	•	•	•
PFSP 80	80	•	•	•	•	•	•	•	•	•	•	•
PFSP 125	125	•	•	•	•	•	•	•	•	•	•	•
PFSP 200	200	•	•	•	•	•	•	•	•	•	•	•
PFSP 250	250	•	•	•	•	•	•	•	•	•	•	•
PFSP 400	400	•	•	•	•	•	•	•	•	•	•	•
PFSP 500	500	•	•	•	•	•	•	•	•	•	•	•
PFSP 800	800	•	•	•	•	•	•	•	•	•	•	•
PFSP 1000	1000	•	•	•	•	•	•	•	•	•	–	–
PFSP 1600	1600	•	•	•	•	•	•	•	–	–	–	–
PFSP 2000	2000	•	•	•	•	•	–	–	–	–	–	–
PFSP 2500	2500	•	•	•	–	–	–	–	–	–	–	–

Obseg dobave:

Električni sistem vključuje glavno stikalo, ki ga je mogoče zakleniti, in sistem za napajanje prek okroglega kabla s cevmi za podpiranje kabla, ki omogoča uporabo konzolnih ročic do 4000 mm dolžine.
Pri dolžini ročice od 4500 mm naprej je ročica opremljena s sistemom za napajanje prek kabla z več obešali. Zaradi povešanja kabla pri nizko montiranih žerjavih tudi pri krajših ročicah priporočamo uporabo kabla z več obešali.
Zapore mačka spredaj in zadaj.
Žerjavu sta priložena priročnik za uporabo in celotna proizvajalčeva dokumentacija.

Sistemi za montažo, glejte strani 131–132.

Vrtljivo območje: 270°

Montaža:

Podlaga/prirobnica s sidrnimi vijaki in šablono.
Sidranje podlage/prirobnice (privarjena), vključno z vložki za malto in sidrnimi vijaki (z maticami, protimaticami in podložkami).
Sidranje podlage/prirobnice z mozniki (privijačena), vključno z vložki za malto in sidrnimi vijaki (z maticami, protimaticami in podložkami).
Premična enota za žerjave, ki lahko menjajo lokacijo.
