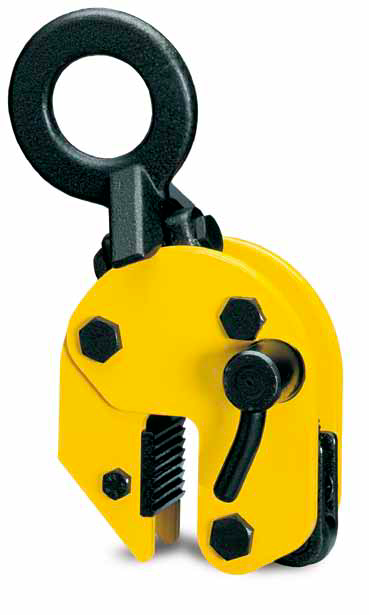

Prijemalo za pločevino z nihajno zanko za obešanje in varnostno zaporo, model TBS

Prijemalo za pločevino TBS z nihajno zanko za obešanje se uporablja za varno prenašanje pločevine pod različnimi koti. Plošče lahko dvigne v vodoravnem položaju in jih odloži pokončno, ali pa jih zagrabi s strani in nato dvigne preko roba. Nihajna zanka zagotavlja dovolj prijemalne sile v kakršnem koli položaju. Glede na uporabljeni kot je mogoče treba upoštevati omejitve nosilnosti, ki so navedene v diagramu spodaj. Nihajna zanka ima dodatno prednost, da zagotavlja dovolj prijemalne sile za varno držanje plošče. Tako se prepreči polzenje bremena in poškodbe prijemala, tudi pri prenašanju velikih plošč z uporabo dvostremenskega sistema. To prijemalo ni primerno samo za transport plošč, temveč tudi za obračanje jeklenih in varjenih konstrukcij.
Kapaciteta: 1000–3000 kg
Priloge

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!


POŠLJI POVPRAŠEVANJE

Tehnični podatki, model TBS

ModelEAN-No. 4025092*Nosilnost
kg
Prijemalni razpon čeljusti Z
mm
Teža
kg
TBS 1,0 *550031 1000 0–20 4,6
TBS 2,0 *550086 2000 0–32 14,3
TBS 3,0 *550079 3000 0–32 14,3

Dimenzije, model TBS

ModelTBS 1,0TBS 2,0TBS 3,0
A, mm 126 192 192
B, mm 270 382 382
C, mm 50 80 80
D, mm 49 75 75
E, mm 70 96 96
F, mm 95 132 132
G, mm 63 92 92
H, mm 12 20 20
I, mm 23 30 30
Najnižja obremenitev znaša 10 % nazivne nosilnosti!
Površinska trdota materiala ne sme presegati HRC 30/Brinell 300.
