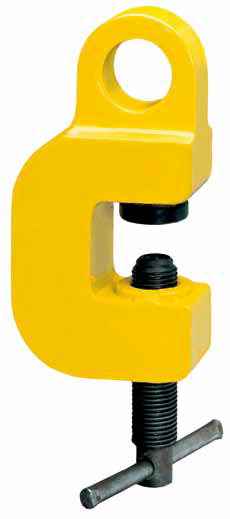

Vijačno prijemalo za dviganje in vlečenje, model TSD

Skica delovanja fleksibilne vpete ploščice

Vijačno prijemalo TSD je dragocen pripomoček pri dviganju, vleki in nameščanju pločevine, pa tudi jeklenih konstrukcij. Vreteno se privije le toliko, kot je to mogoče storiti s prsti. Ko je vijak prijemala privit in se dviganje prične, se fleksibilno vpeta ploščica nasproti vijaka lahko prilagodi materialu bremena; to je tako varno ukleščeno.

Kapaciteta: 1500–7500 kg

Priloge

Vijačno prijemalo za dviganje in vlečenje, model TSD (279 KB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!

POŠLJI POVPRAŠEVANJE

Tehnični podatki, model TSD

Model	EAN-No. 4025092*	Nosilnost kg	Prijemalni razpon čeljusti Z mm	Teža kg
TSD 1,5	*550598	1500	0–35	4,8
TSD 3,0	*550864	3000	0–35	8,1
TSD 5,0	*551717	5000	0–40	14,5
TSD 7,5	*550987	7500	0–40	18,1

Dimenzije, model TSD

Model	TSD 1,5	TSD 3,0	TSD 5,0	TSD 7,5
A, mm	191	235	275	295
B, mm	35	46	55	65
C, mm	24	34	40	50
D, mm	16	17	18	22
E, mm	60	67	85	92
F, mm	105	120	150	162
G, mm	50	60	75	80

Površinska trdota plošče ne sme presegati HRC 50.
