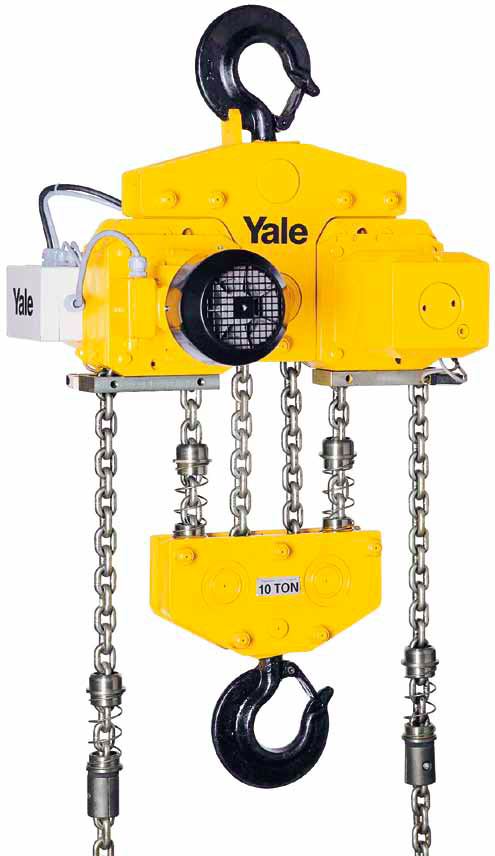

Dvojno dvigalo, model CPE 100-2

Dvojno dvigalo, model CPE 100-2
Natančno obdelava koluta za bremensko verigo s petimi žepki omogoča gladek in natančen tek verige.
Univerzalno obesno mesto za kavlje za obešanje, mačke ali jeklene konstrukcije.
Gibljivi škripec z dvema dvižnima verigama za nosilnosti 3200 do 5000 kg.
Škripec, pritrjen neposredno na električnega mačka. Na voljo so tudi potisni in verižno gnani mački.
Po izbiri: žakelj za verigo, izdelan iz tkanine, odporne na obrabo.
Dvojno dvigalo, model CPE 100-2
Dvojno dvigalo, model CPE 100-2
Dvojno dvigalo, model CPE 100-2
Model CPE/CPEF 75-1,6 s kavljem za obešanje, 7500 kg
Model CPE/CPEF 100-2 s kavljem za obešanje, 10000 kg
Model CPE/CPEF s kavljem za obešanje, 1600—3000 kg, enojna dvižna veriga
Model CPE/CPEF s kavljem za obešanje, 3200—5000 kg, dvojna dvižna veriga
Model CPE/CPEF z integriranim električnim mačkom, 10000 kg
Model CPE/CPEF z integriranim gnanim ali električnim mačkom, 7500 kg
Model CPE/CPEF z integriranim potisnim ali gnanim mačkom
Model CPE/CPEF z integriranim električnim mačkom
Model CPE 100-2 je sestavljen iz dveh enot CPE 50-2. Povezani sta z ogrodjem. Na voljo so obešalni kavelj, verižno gnani ali električni mački. Varnostna mejna stikala za najvišji in najnižji položaj kavlja so standardno vgrajena. Nizka krmilna napetost (42 V) je standard.
Kapaciteta: 10000 kg
Možnosti:
  • Bremenska veriga iz nerjavnega jekla.
  • Žakelj za verigo.
  • Druge delovne napetosti.
  • Motor z zavoro iz nerjavnega jekla.
  • Radijsko daljinsko upravljanje.
  • Sistem kablov z več obešali.
Priloge
Dvojno dvigalo, model CPE 100-2
Dvojno dvigalo, model CPE 100-2 (1008,1 KB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!


POŠLJI POVPRAŠEVANJE

Tehnični podatki, model CPE/CPEF

ModelEAN-No. 4025092*Nosilnost v kg/ število dvižnih verigDimenzije verige d x p
mm		Klasifikacija
FEM/ISO		Dvižna hitrost za glavni dvig
m/min		Dvižna hitrost za fini dvig
m/min		Motor dvigala
kW		Obratovalni cikel motorja
ED %
CPE 16-8 *073240 1600/1 11 x 31 1 Am/M4 8 – 2,3 40
CPEF 16-8 *073257 1600/1 11 x 31 1 Am/M4 8 2 2,3/0,58 40/20
CPE 20-8 *073264 2000/1 11 x 31 1 Bm/M3 8 – 2,8 25
CPEF 20-8 *073271 2000/1 11 x 31 1 Bm/M3 8 2 2,8/0,7 25/15
CPE 25-5 *073288 2500/1 11 x 31 1 Am/M4 5 – 2,3 40
CPEF 25-5 *073295 2500/1 11 x 31 1 Am/M4 5 1,25 2,3/0,58 40/20
CPE 30-5 *073301 3000/1 11 x 31 1 Bm/M3 5 – 2,8 25
CPEF 30-5 *073318 3000/1 11 x 31 1 Bm/M3 5 1,25 2,8/0,7 25/15
CPE 32-4 *073325 3200/2 11 x 31 1 Am/M4 4 – 2,3 40
CPEF 32-4 *073332 3200/2 11 x 31 1 Am/M4 4 1 2,3/0,58 40/20
CPE 40-4 *073349 4000/2 11 x 31 1 Bm/M3 4 – 2,8 25
CPEF 40-4 *073356 4000/2 11 x 31 1 Bm/M3 4 1 2,8/0,7 25/15
CPE 50-2 *073363 5000/2 11 x 31 1 Am/M4 2,5 - 2,3 40
CPEF 50-2 *073370 5000/2 11 x 31 1 Am/M4 2,5 0,6 2,3/0,58 40/20
CPE 75-1,6 *079907 7500/3 11 x 31 1 Am/M4 1,6 - 2,8 40
CPEF 75-1,6 *079914 7500/3 11 x 31 1 Am/M4 1,6 0,4 2,8/0,58 40/20
CPE 100-2 *060585 10000/4 11 x 31 1 Am/M4 2,5 - 2 x 2,3 40
CPEF 100-2 *060592 10000/4 11 x 31 1 Am/M4 2,5 0,6 2 x 2,3/0,58 40/20
ModelTeža* kavelj za obešanje
kg		Teža* s potisnim mačkom
kg		Teža* z verižno gnanim mačkom
kg		Teža* z električnim mačkom**
kg
CPE 16-8 88 150 154 164
CPEF 16-8 93 155 159 169
CPE 20-8 88 150 154 164
CPEF 20-8 93 155 159 169
CPE 25-5 88 150 154 164
CPEF 25-5 93 155 159 169
CPE 30-5 88 150 154 164
CPEF 30-5 93 155 159 169
CPE 32-4 107 169 173 182
CPEF 32-4 112 174 178 187
CPE 40-4 107 169 173 182
CPEF 40-4 112 174 178 187
CPE 50-2 107 169 173 182
CPEF 50-2 112 174 178 187
CPE 75-1,6*** 220 320 320 340
CPEF 75-1,6 226 326 326 346
CPE 100-2 282 – 385 406
CPEF 100-2*** 287 – 390 411
* Teža pri standardni višini dviga (3 m). Druge višine dviga po naročilu.
** Dodatna teža za dvohitrostno izvedbo znaša 2,0 kg
*** Varnostna mejna stikala za najvišji in najnižji položaj kavlja – 42-voltno nizkonapetostno krmiljenje.

Tehnični podatki mačkov

Nosilnost
kg		VelikostŠirina pasnice tekalnega profila b
mm		Maks. debelina pasnice tekalnega profila t
mm		Min. polmer zavojev
m		Hitrost pomikanja električnega mačka m/min pri 50 HzMoč motorja električnega mačka kW pri 50 Hz
1600 - 5000 A 98 - 180 27 2.0 11 or 11/2,8 0,37 or 0,3/0,09
1600 - 5000 B 180 - 300 27 1.8 11 or 11/2,8 0,37 or 0,3/0,09
7500 - 10000 B 125 - 310 40 1.8 5 or 5/1,25 0,55 or 0,55/0,12

Dimenzije, model CPE/CPEF

ModelCPE/CPEF
16-8		CPE/CPEF
20-8		CPE/CPEF
25-5		CPE/CPEF
30-5		CPE/CPEF
32-4		CPE/CPEF
40-4		CPE/CPEF
50-2		CPE/CPEF
75-1,6		CPE/CPEF
100-2
A, mm 516 516 516 516 681 681 681 950 1068
A1, mm 286 286 286 286 428 428 428 479 651
A2 (13 m), mm 430 430 430 430 430 430 430 – –
A2 (13 m), mm 530 530 530 530 530 530 530 530 555
B, mm 35 35 35 35 45 45 45 60 60
C, mm 37 37 37 37 46 46 46 52 52
D, mm 24 24 24 24 30 30 30 40/45 40/45
E, mm 24 24 24 24 24 24 24 – –
F1, mm 160 160 160 160 160 160 160 160 160
F2, mm 178 178 178 178 178 178 178 178 178
G, mm 220 220 220 220 220 220 220 220 –
G1, mm 180 180 180 180 140 140 140 268 315
G2(13 m), mm 257 257 257 257 218 218 218 – –
G2(21 m), mm 277 277 277 277 238 238 238 345 408
H1, mm 110 110 110 110 110 110 110 110 135
H2, mm 135 135 135 135 135 135 135 307 256
K1, mm 100 100 100 100 100 100 100 92 92
K2, mm 51 51 51 51 51 51 51 62 62
M, mm 50 50 50 50 10 10 10 138 –
N, mm 84 84 84 84 124 124 124 136 390
Q1, mm 280 280 280 280 280 280 280 280 280
Q2 (CPE), mm 362 362 362 362 362 362 362 362 362
Q2 (CPEF), mm 417 417 417 417 417 417 417 417 417

Dimenzije, model CPE/CPEF

ModelCPE/CPEF
16-8		CPE/CPEF
20-8		CPE/CPEF
25-5		CPE/CPEF
30-5		CPE/CPEF
32-4		CPE/CPEF
40-4		CPE/CPEF
50-2		CPE/CPEF
75-1,6		CPE/CPEF
100-2
A3, mm 121 121 121 121 121 121 121 – 110
A4, mm 465 465 465 465 615 615 615 855 965
A5, mm 298 298 298 298 298 298 298 477 450
A6, mm 178 178 178 178 178 178 178 – 170
b, mm A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 A = 98 - 180/
B = 180 - 300		 125 - 310 125 - 310
F, mm 150 150 150 150 150 150 150 113 113
I, mm 142,5 142,5 142,5 142,5 142,5 142,5 142,5 170 170
L1, mm 209 209 209 209 209 209 209 200 200
L2, mm 262,5 262,5 262,5 262,5 262,5 262,5 262,5 215 215
L3 (VTE), mm 292 292 292 292 292 292 292 – 335
L3 (VTEF), mm 296 296 296 296 296 296 296 – 335
L4, mm 213 213 213 213 253 253 253 215 390
L5, mm 312 312 312 312 272 272 272 215 215
L6 (VTE), mm 342 342 342 342 342 342 342 – –
L6 (VTEF), mm 346 346 346 346 306 306 306 – –
O, mm 125 125 125 125 125 125 125 150 150
P (VTE), mm 197 197 197 197 197 197 197 – 273
P (VTEF), mm 205 205 205 205 205 205 205 – 280
P1, mm 229 229 229 229 229 229 229 – 110
S, mm b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 98 b + 98
T, mm 94 94 94 94 94 94 94 – 94
tmax., mm 27 27 27 27 27 27 27 40 40
Sisteme kablov z več obešali najdete na straneh 138—139.
Napravo je certificiralo strokovno združenje (Berufsgenossenschaft); izpolnjujejo tudi zahteve smernic za stroje 2006/42/EG.
Vse nosilnosti in hitrosti, na voljo za standardni model CPE, so na voljo tudi pri izvedbi CPE LH.
Dvigala in mački podjetja Yale niso namenjeni dviganju oseb in se jih v ta namen ne sme uporabljati.
Sisteme kablov z več obešali najdete na straneh 138—139.
