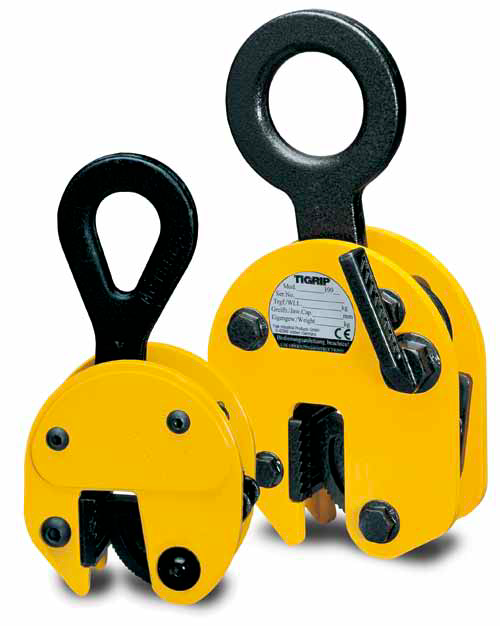

Prijemalo za pločevino z varnostno zaporo, model TBL

Takšna prijemala se uporablja večinoma za transport posameznih kosov jeklene pločevine v pokončnem položaju, pa tudi za dviganje ter obračanje do največ 180°. Z njimi je mogoče tudi prenašati jeklene konstrukcije in profile. Pri transportu velikih ali dolgih plošč, ki se rade povesijo, priporočamo uporabo para dveh prijemal v kombinaciji s traverzo. Prijemalna čeljust se odpre in zapre s pomočjo blokirne ročice (razen pri izvedbi TBL 0,5 t, ki uporablja odmikalo na vzmet). Varnostna zapora prevlada nad odmikalom na vzmet, saj prepreči odpiranje čeljusti tudi v odsotnosti bremena. Prijemalo za pločevino je zasnovano za enostavno servisiranje; menjava sestavnih delov je zato preprosta, rezervni deli pa so na voljo posamezno ali v kompletih. Popravilo prijemala se lahko opravi tovarniško, lahko pa ga opravi tudi certificirano osebje z ustreznimi izkušnjami. Izvedba TBL 0,5 je opremljena z varnostno zaporo (odmikalo na vzmet), nima pa blokirne ročice.
Kapaciteta: 500–3000 kg
Priloge

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!


POŠLJI POVPRAŠEVANJE

Tehnični podatki, model TBL

ModelEAN-No. 4025092*Nosilnost
kg
Prijemalni razpon čeljusti Z
mm
Teža
kg
TBL 0,5 *550000 500 0–16 1,5
TBL 1,0 *550017 1000 0–20 3,0
TBL 2,0 *550024 2000 0–32 9,3
TBL 3,0 *550048 3000 0–32 9,3

Dimenzije, model TBL

ModelTBL 0,5TBL 1,0TBL 2,0TBL 3,0
A, mm 99 126 192 192
B, mm 195 225 312 312
C, mm 29 50 80 80
D, mm 33 49 75 75
E, mm 47 70 96 96
F, mm 50 82 100 100
G, mm 48 55 81 81
H, mm 11 12 20 20
I, mm 16 20 24 24
Najnižja obremenitev znaša 10 % nazivne nosilnosti!
Površinska trdota materiala ne sme presegati HRC 30/Brinell 300.
